JXC-B漸開線齒輪及其嚙合參數測定實驗儀
來源: 時間:2017-07-17 瀏覽:211
一、實驗項目:
1、測定漸開線直齒圓柱齒輪的幾何參數;
2、齒輪參數測試對比分析;
3、測嚙合參數(如重合度、中心距變動系數、齒頂高變動系數等),被測齒輪有標準、正變位、負變位齒輪;標準壓力角和小壓力角(15°)齒輪;正常齒制、短齒制齒輪;根切、不根切齒輪。有高度變位(零傳動)、角度變位(正傳動、負傳動)齒輪傳動;
4、學習用游標卡尺、齒厚游標卡尺等量具測量齒輪參數的基本方法。
二、主要配置及技術參數:

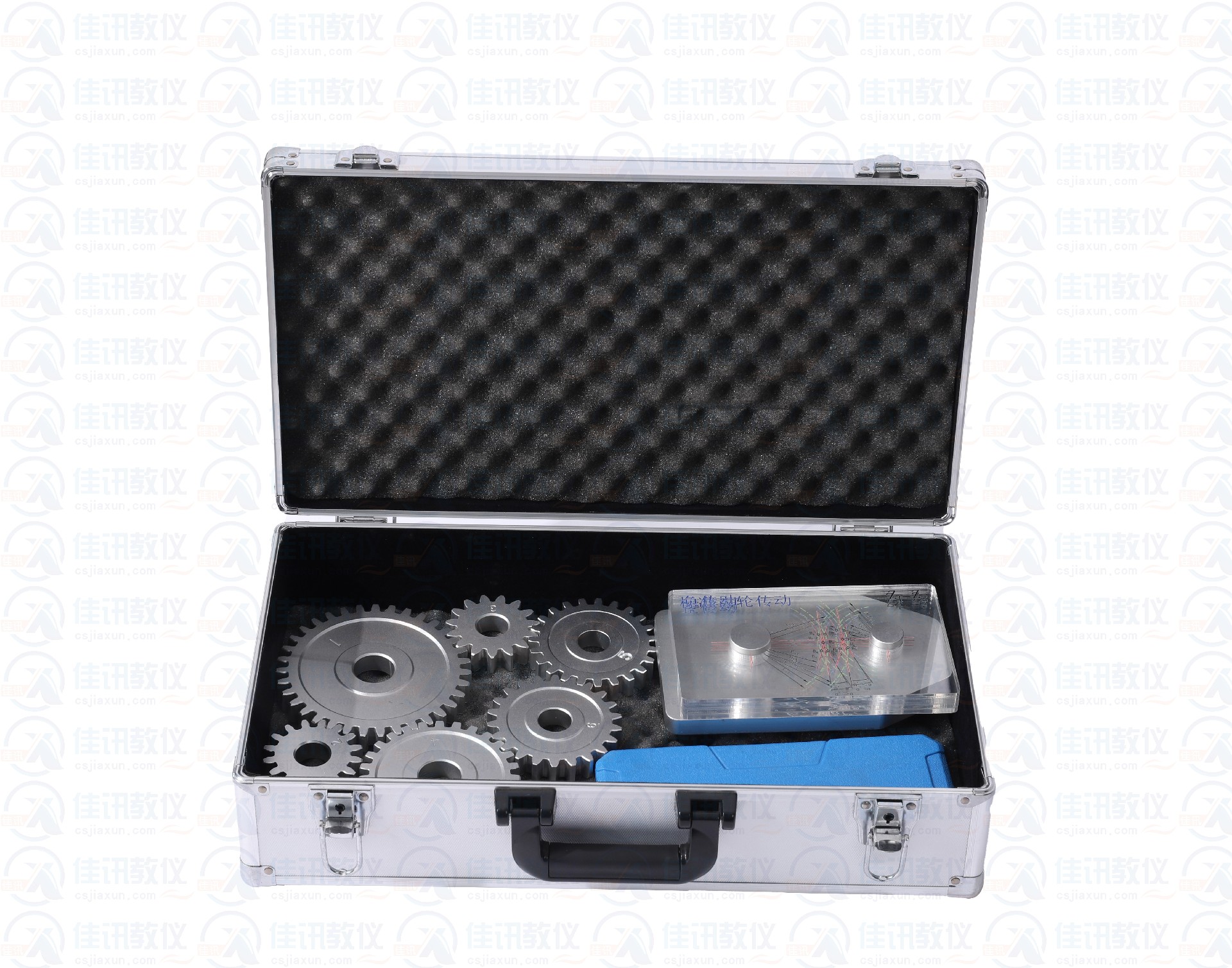

1、測量用齒輪 6件
2、支承臺板1個 。
3、與被測齒輪對應的透明嚙合線刻度板:4塊。
4、游標卡尺1把
5、臺板外形尺寸:210×120×70mm。
6、實驗箱外形尺寸:510×280×140 mm。
